首頁 > 產品展示 > 扭矩限制器

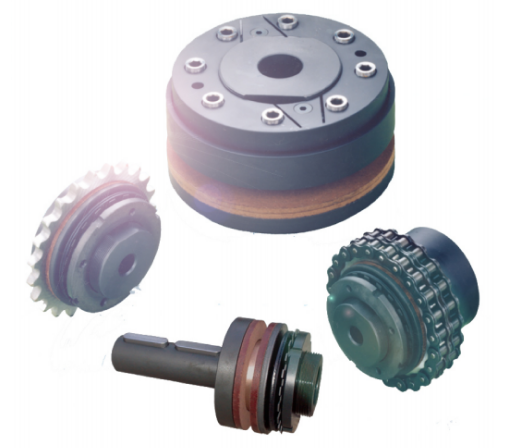

MF 鏈輪摩擦式扭矩限制器

產品型號：

標準編號：
聯軸器類型：
公稱轉矩：
軸孔：
外形尺寸：
孔徑：
重量：
長度：
外徑：
是否提供加工定制：

產品描述

參數詳情

摩擦扭矩限制器中的鏈輪、滑輪或其他傳動部件安裝在兩個滑動片之間。達到扭矩時，可確保在不損害部件的情況下實現連續傳動。該裝置的特點是：結構簡單，價格便宜，適合對于扭矩精度要求不是很高的環境下使用。

簡單經濟型摩擦式扭力限制器

適合在粉塵條件下工作，齒輪箱及輸出設備之間無需調速

過載無噪音，無振動

旋轉雙向保護

無石棉摩擦盤

該通過鎖緊環調節，扭矩設置簡單精確

尺寸創新校準系統，可對設備進行瞬時校準

按需

配完整的變速齒輪，全部車削制作，安裝完成（鏈輪，滑輪，齒輪對）

適合特定用途的各類摩擦片

可可以開鍵槽、花鍵、脹套等多種連接方式

表層經過防腐處理，滿足特殊要求

主要應用

成型機械

輸送機械類

風機

農業機械，木工機械

優勢和特點

在以外碰撞中保護電動機齒輪箱

在過載時候，能及時讓輸送線停掉

在葉片卡住的時候保護電機、葉片

在產品出現短時堵塞情況中，對齒輪箱進行保護

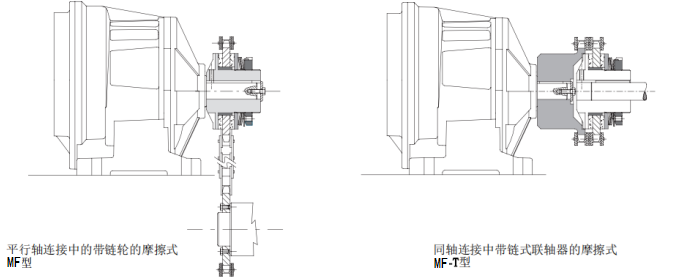

MF：平行軸傳動的基本型號，帶鏈輪、齒輪對或滑輪

1-23000Nm

最大開孔140mm

MF-T：同軸連接，結構簡單、經濟

1-23000Nm

最大開孔160mm

MF-G：同軸連接，帶彈性聯軸器，補償范圍大

1-23000Nm

最大開孔160mm

外形尺寸

尺寸	A	B h7	DH7		F	G		G1	L	M	M1	P*
尺寸	A	B h7	預制孔	最大	F	最小	最大	最大	L	M	M1	P*
0	25	14	-	8	22	1	3	-	5	26	-	M3*
1	38	24	-	12	32	1	5	21	8	33	46	M3
2	50	36	-	20	44	1	6	26	10	35	57.5	M4
3	70	45	-	25	63	1	10	40	15	55	85	M6
4	90	60	-	38	82	3	12	46	16	60	95	M6
5	115	72	18	45	104	5	16	58	18	70	113	M6
6	140	85	24	55	130	8	19	69	20	80	136	M8
7	170	98	28	65	158	10	22	78	22.5	95	153.5	M8
8	205	120	38	80	193	18	26	90	27	110	174	-
9	240	145	50	100	230	18	29	99	27	116	186	-
10	300	175	60	120	287	21	33	113	29	123	203	-
11	340	205	60	130	325	23	33	113	41	158	238	-
12	400	230	60	140	388	23	35	119	46	167	251	-

性能參數

尺寸	扭矩（Nm）				慣性 10^-3 kg㎡	最大轉速	重量
尺寸	T0	T1	T2	T3	慣性 10^-3 kg㎡	最大轉速	MF	.../ML
0	-	1-8	2-12	2-20	0，003	10000	0，1	-
1	-	1-14	8-22	15-34	0，022	10000	0，2	0，3
2	2-12	4-40	17-70	23-100	0，075	7600	0，4	0，5
3	6-18	17-60	34-120	60-210	0，390	5450	1，1	1，4
4	13-105	74-140	90-280	185-450	1，167	4250	2，2	2，8
5	65-280	120-360	207-700	210-950	3，809	3350	3，7	4，8
6	-	180-550	260-950	390-1200	9，982	2750	6，6	8，5
7	-	160-700	300-1450	1000-2600	23，943	2250	10，9	13，5
8	300-1200	500-2400	1000-4800	-	75，088	1900	20，1	24，5
9	500-2000	1000-4000	2000-8000	-	152，946	1600	30，9	37，8
10	800-3500	1500-7000	3000-14000	-	380，357	1300	49，1	60，8
11	1000-4500	2000-9000	4000-18000	-	869，290	1200	85，5	102，5
12	1500-5000	3000-11000	5000-23000	-	1830,092	1000	124，5	147，7

說明

?P*：尺寸為00.25，平頭螺絲位于螺母側，而非位于法蘭側

?重量與帶預制孔的扭矩限制器相關（MF），慣性參考成孔的最大直徑

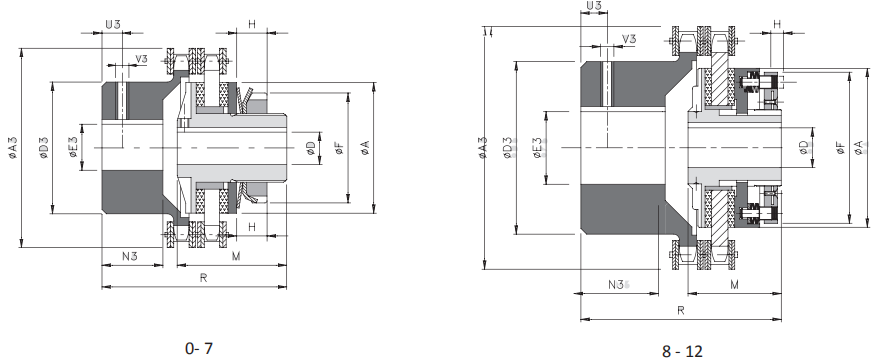

外形尺寸

尺寸	A	DH7		F	M	R	A3	D3	E3H7		N3	U3	V3
尺寸	A	預制孔	最大	F	M	R	A3	D3	預制孔最大		N3	U3	V3
0	25	-	8	22	26	39	45	23	8	12	9	4	M3
1	38	-	12	32	33	58	57	37	10	20	20	5	M3
2	50	-	20	44	35	58	75	50	12	28	19	8	M4
3	70	-	25	63	55	87	101	70	16	38	29	12	M6
4	90	-	38	82	60	102	126	89	20	55	38	12	M6
5	115	18	45	104	70	131	159	112	20	70	56.5	15	M8
6	140	24	55	130	80	145	184	130	28	80	59.5	15	M8
7	170	28	65	158	95	189	215	130	30	80	88	15	M8
8	205	38	80	193	110	218	291	150	38	90	103	25	M10
9	240	50	100	230	116	245	310	170	50	110	124	25	M10
10	300	60	120	287	123	284	374	200	50	140	147	30	M12
11	340	60	130	325	158	329	423	210	60	150	165	30	M12
12	400	60	140	388	167	364	471	240	60	160	191	30	M16

性能參數

尺寸	扭矩（Nm）				補償			最大轉速	重量 (kg)
尺寸	T0	T1	T2	T3	角向 α（°）	軸向X（mm）	徑向K（mm）	最大轉速	重量 (kg)
0	-	1-8	2-12	2-20	2°	1，50	0，20	5000	0，2
1	-	1-14	8-22	15-34		1，50	0，20	5000	0，6
2	2-12	4-40	17-70	23-100		1，50	0，20	3800	1，1
3	6-18	17-60	34-120	60-210		2，40	0，25	2800	2，8
4	13-105	74-140	90-280	185-450		3，20	0，30	2200	5，9
5	65-280	120-360	207-700	210-950		4，50	0，35	1800	11，1
6	-	180-550	260-950	390-1200		4，80	0，40	1500	20，3
7	-	160-700	300-1450	1000-2600		4，80	0，40	1300	31
8	300-1200	500-2400	1000-4800	-		6，30	0，50	1000	54，6
9	500-2000	1000-4000	2000-8000	-		6，30	0，50	900	76，7
10	800-3500	1500-7000	3000-14000	-		6，80	0，55	700	125，5
11	1000-4500	2000-9000	4000-18000	-		6，80	0，55	600	180
12	1500-5000	3000-11000	5000-23000	-		6，80	0，55	550	260

說明

? 改數據與整個數組相關 （MF-T）

? 質量與擴多大內孔有關 （MF-T）

外形尺寸

尺寸	A	DH7		F	M	R	A3	L3	E3H7		N3	U3	V3
尺寸	A	預制孔	最大	F	M	R	A3	L3	預制孔	最大	N3	U3	V3
0	25	-	8	22	26	56	30	43	-	16	11	5	M4
1	38	-	12	32	33	84.5	40	58	-	25	25	10	M4
2	50	-	20	44	35	58	55	74	-	35	30	10	M5
3	70	-	25	63	55	87	80	107	-	48	45	15	M8
4	90	-	38	82	60	102	95	132	-	55	50	20	M8
5	115	18	45	104	70	131	120	164	-	74	65	20	M10
6	140	24	55	130	80	145	160	208	28	95	85	25	M10
7	170	28	65	158	95	189	200	246	30	110	100	30	M12
8	205	38	80	193	110	218	225	285	38	115	110	30	M12
9	240	50	100	230	116	245	255	330	50	125	120	33	M16

性能參數

尺寸	扭矩（Nm）				補償			最大轉速 (rpm)	重量
尺寸	T0	T1	T2	T3	角度α（°）	軸向X（mm）	徑向K（mm）	最大轉速 (rpm)	重量
0	-	1-8	2-12	2-20	0.54°	1	0.09	10000	0.2
1	-	1-14	8-22	15-34	2°	1	0.20	10000	0.4
2	2-12	4-40	17-70	23-100		1	0.22	7600	0.8
3	6-18	17-60	34-120	60-210		1.4	0.28	5450	3.3
4	13-105	74-140	90-280	185-450		1.6	0.32	4250	5.4
5	65-280	120-360	207-700	210-950		1.8	0.38	3350	10.3
6	-	180-550	260-950	390-1200		2.5	0.48	2750	21.1
7	-	160-700	300-1450	1000-2600		2.8	0.50	2250	36.3
8	300-1200	500-2400	1000-4800	-		3.0	0.52	1900	59.9
9	500-2000	1000-4000	2000-8000	-		3.2	0.55	1600	87.7
